一、項目背景
吉電股份是國家電力投資集團有限公司控股的上市公司，屬國家電投大一類企業。主要業務涉及新能源、綜合智慧能源、氫能及火電、供熱、生物質能、電站服務等領域。
吉電股份曾經是傳統的火電企業，但在國家政策領導下，經過10年的轉型發展，已經成為以新能源為主的發電企業。在二次轉型后，吉電股份開始深耕氫能產業，不斷延鏈、拓鏈、補鏈、強鏈，到2024年6月，確定吉電股份作為集團層面綠色氫基能源產業平臺。綠色氫基能源是指在風、光、生物質等綠色能源的框架下，以“氫”為載體而形成的二次能源，如綠氨、綠色甲醇、綠色航煤、綠甲烷等。綠氨、綠色甲醇以及綠色航煤是吉電股份主要開發的產品。
大安項目合成氨產品由可再生能源制氫制氨一體化得來，生產全過程可實現零碳排放，具有綠色零碳屬性。經過多次深入論證，該項目采用“源網荷儲一體化”模式，通過電化學儲能、氫儲能和智慧調節系統。
二、項目需求
項目現場主要使用到的設備包括監控、交換機、PLC、串口服務器、PC、服務器等設備。傳輸風力發電站檢測各個風機設備工作情況，傳輸光伏設備的工作情況數據，將相關信息接入到管理信息系統中統一監控、管理。對于通信設備的要求包括以下幾點：
●有效防御光伏發電EMI/EMS干擾
●能夠適應潮濕、腐蝕、高低溫等惡劣的工業現場環境
●設備管理簡單，方便運維
●要求達到MTBF無故障工作時間
三、解決方案
1.解決方案簡述
根據客戶現場的光纜架設方式，將風電機組劃分為三級樹形網絡，前端設備通過光纖傳輸集中到中級變電房的匯聚交換機上面，保證了前端出現故障不會影響到別的地方的風機和光伏的正常通訊；之后匯聚交換機通過鏈路聚合將數據傳輸?shù)街行臋C房的核心交換機上面，采用聚合方式進行上傳既增加了鏈路的帶寬，又增加了鏈路的冗余，可確保其中一條鏈路出現故障還有另外一條鏈路支撐。
2.方案網絡拓撲
3.方案優勢
●工業級設備，支持寬溫、防塵、防潮，IP40防護等級，適用與工業環境
●抗強電磁干擾。可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾
●設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據
●設備網絡傳輸可靠，保障現場數據傳輸?shù)娇刂浦行牡耐暾浴⒂行?/p>
●宇泰工業級網絡傳輸設備，至少300000無故障工作時間

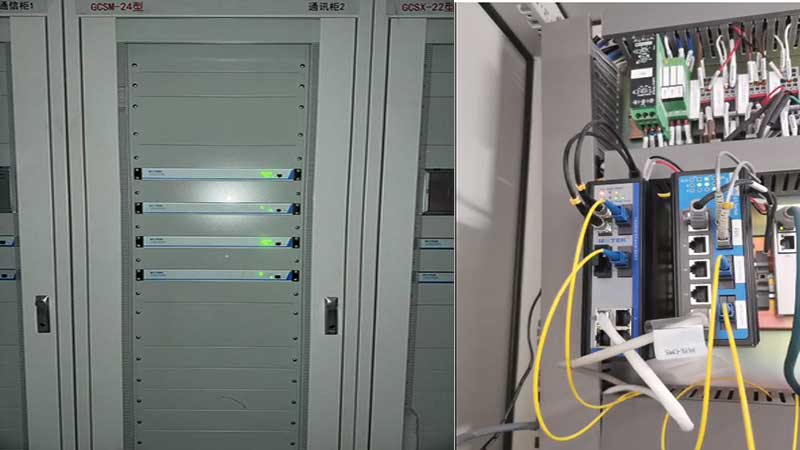

四、應用效果
五、相關應用產品
萬兆三層交換機 UT-60-M3-4GX24GT
●無風扇設計，免除噪音干擾
●支持輸入電壓：110/220VAC or 110/220VDC電源輸入選擇多樣
●獨特的反向接口構造，美化外觀布局
●支持3層交換功能(靜態路由/RIP/OSPF/VRRP)
●支持電源、端口異常狀態指示燈告警功能
●支持寬溫工作，工作溫度范圍為:-40℃~75℃
●支持IP40防護，無風扇，機架式安裝設計
千兆二層交換機 UT-60-M2-4GX16GT
●無風扇設計，免除噪音干擾
●支持輸入電壓：110/220VAC or 110/220VDC電源輸入選擇多樣
●獨特的反向接口構造，美化外觀布局
●支持3層交換功能(靜態路由/RIP/OSPF/VRRP)
●支持電源、端口異常狀態指示燈告警功能
●支持寬溫工作，工作溫度范圍為:-40℃~75℃
●支持IP40防護，無風扇，機架式安裝設計
千兆二層交換機 UT-60-M2-2GX8GT
● 冗余網絡:支持STP/RSTP/MSTP，支持UT-Rinq環網功能保障網絡的穩定性
● 組播管理:支持IGMP Snooping V1N2N3
● VLAN:支持IEEE 802.1Q VLAN，有效隔離廣播域
● 鏈路聚合:支持鏈路靜態/動態聚合,提供完善的帶寬利用率
● QOS:支持COSIDSCP，4個隊列，支持WRRISP調度模式
● 安全管理:支持ACL訪問控制列表，支持802.1X，支持用戶分級管理
