Z-8001 無線zigbee模塊

產品名稱:無線zigbee模塊
產品型號:Z-8001
芯片:工業級芯片CC2530
無線頻段:2.4GHz
天線類型:陶瓷天線(IPEX 可外接同軸天線)

產品概述:

Z-8001是一款小體積無線zigbee模塊;基于物理層為IEEE 802.15.4,采用2.4GHz免費頻段。是一款近距離、低功耗的雙向通訊模塊。采用TI原裝進口高性能工業級芯片CC2530,芯片內部集成了8051單片機和無線收發器。模塊引出URAT、ADC、及SPI等外設接口,方便使用,廣泛應用于智能家居、醫療領域、電力領域、工業無線通信等行業。


產品特性:

●工作電壓:2.0V~3.6V

●工作電流:25mA(TX),12mA(RX)

●工作頻段:2405~2480MHz

●發射功率:4.5dBm(max)

●接收靈敏度:-97dBm

●工作溫度:-40℃~85℃

●存儲溫度:-40℃~85℃

●天線類型:陶瓷天線(IPEX可外接同軸天線)

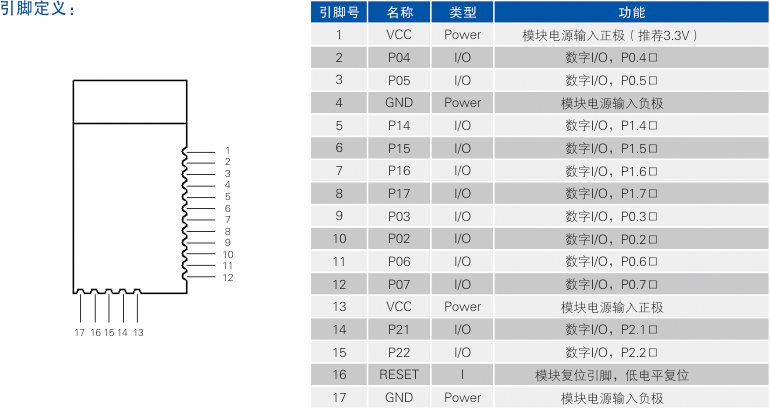

引腳定義:


接口說明:

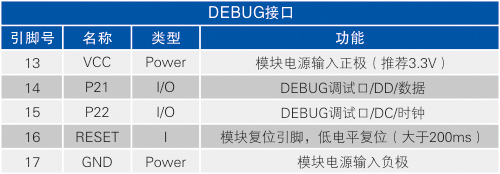

(1)DEBUG接口:該接口可以實現對模塊的調試以及程序燒錄,分別為模塊的第13-17腳


(2)UART 接口:    UART模式提供異步串行接口。在UART模式中,有兩種接口方式,一種是只有兩線的TXD和RXD方式;另一種是帶有流控四線的TXD、RXD、RTS和CTS。UART的操作模式具有以下特點:

    ● 8位或者9位負載數據

    ● 奇校驗、偶校驗或者無奇偶校驗

    ● 配置起始位和停止位電平

    ● 首先傳送MSB或者LSB配置

    ● 獨立收發中斷

    ● 獨立的DMA收發

    ● 奇偶校驗和幀校驗錯狀態

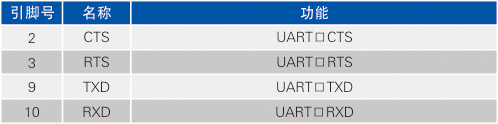

 一般情況下我們選擇模組的第2、3、9、10作為UART口

UART 接口.jpg

(3)SPI接口:在SPI模式中,接口包含引腳MOSI、MISO、SCK和SS_N。

    SPI模式包含下列特征:

     ● 3線(主要)或者4線SPI接口

     ● 主模式和從模式

     ● 可配置的SCK極性和相位

     ● 可配置的LSB或者M(jìn)SB傳送

一般情況下我們選擇模組的第5、6、7、8作為SPI口


(4)ADC接口:該模組ADC最多支持12位的模擬數字轉換。具有多達6個各自可配置的通道;以及一個參考電壓發生器。轉換結果通過DMA寫入存儲器。

ADC的主要特征如下:

     ● 可選的分辨率,支持7到12位

     ● 可以使用高達八個輸入通道(端口0)。輸入可以選擇作為單端或差分。

     ● 參考電壓可選為內部單端、外部單端、外部差分或AVDD5



(5)接口參數等級:





Z-8001產品規格書

文件大?。?12KB

適用產品:Z-8001

更新日期:2024/4/18

版本號:V 1.0
