江蘇某汽車配件廠為了優化企業生產制造管理模式，強化過程管理和控制，達到精細化管理目的；為企業的產品、中間產品、原材料等質量檢驗提供有效、規范的管理支持；實時掌控計劃、調度、質量、工藝、裝置運行等信息情況，使各相關部門及時發現問題和解決問題；最終可利用 MES系統建立起規范的生產管理信息平臺，使企業內部現場控制層與管理層之間的信息互聯互通，以此提高企業核心競爭力。
由于MES系統的特性便對承載MES系統的通信系統的穩定性和高可靠性有著極高的要求，深圳市宇泰科技有限公司是國內領先的工業通信解決方案供應商，針對客戶的現場環境和客戶需求設計了一套無線+工業以太網交換機的通訊系統的解決方案，不僅解決了客戶現場布線困難的問題，也給客戶MES系統提供了業內最為穩定的通信網絡環境，為客戶MES系統的穩定運行而保駕護航。
一、系統架構：
本項目總共有6套廠房，每套廠房都需要接入MES系統，且與外網隔離，每套廠房之間都有一定距離，且廠房內不宜布線太多。通過前期與客戶溝通確認需求后，宇泰科技根據客戶需求及現場環境設計了上圖的通信解決方案，該系統主要采用終端設備通過無線連接到無線AP，無線AP匯聚到全千兆工業以太網交換機，最后通過核心交換機進入中心機房并存入服務器?？蛻艨赏ㄟ^AC管理機集中管理無線AP，可遠程配置無線AP的參數及查看無線AP的運行狀態。
二、主要設備：
| 應用端 | 產品型號 | 產品參數 | 數量 |
| 無線接入點 | UT-9021A | 配有1路10/100百兆電口，采用802.11N，2T2R 300M MTMO無線技術 | 120 |

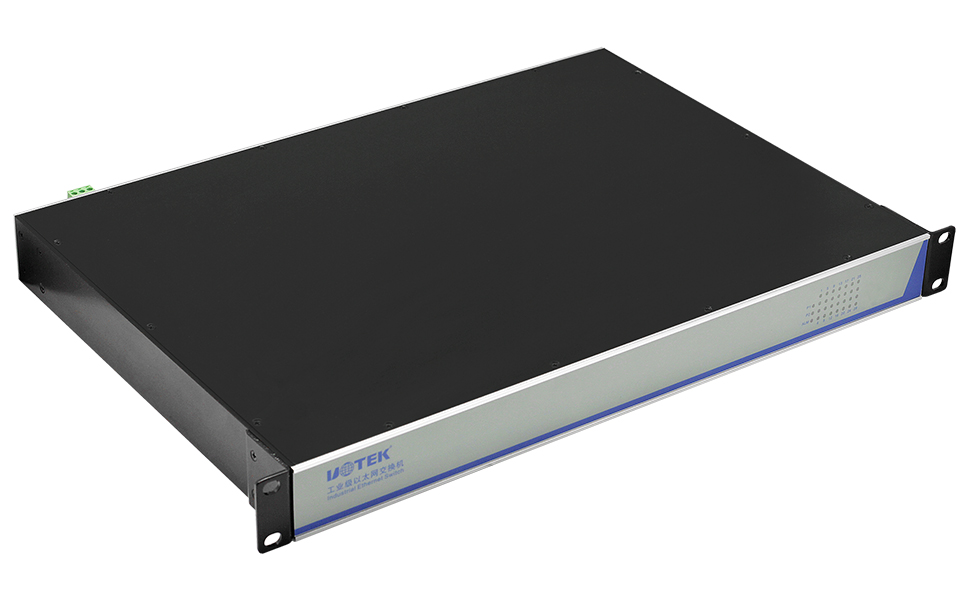

| 匯聚點 | UT-60424G系列 | 最大支持28路千兆網絡接口，非網管型 | 8 |
| 核心端 | UT-60424G系列 | 最大技術28路千兆網絡接口，網管型 | 1 |
| UT-9300 | 支持5路千兆電口 | 1 |
三、方案特點：
1．工業以太網交換機具備-40～85℃寬溫環境工作能力，可以適應各種惡劣交通場景；
2．該方案采用無線AP接入，省去現場布線，解決了現場布線難，外觀等問題；
3．階梯式帶寬設計，在現場接入層設備使用的UT-9021A百兆的無線AP，匯聚點和核心層采用的是宇泰全千兆工業以太網交換機，在上行接口徹底杜絕了因為數據突發導致的數據擁塞情況；
4．UT-9300是專門針對中小企業燈環境退出的一款高性能無線接入管理平臺，可以統一管理所有的無線AP產品，支持AP自動發現、AP狀態查看、AP統一配置、無線MAC地址過濾、AP軟件統一升級等功能、提供高性能、高可靠性、易安裝、易維護的高品質無線控制業務。
